영어2방향 vs 3방향 vs 5방향 솔레노이드 밸브: 핵심 차이점
이 세 가지 구성의 핵심 차이점은 포트 수와 흐름 방향 제어에 있습니다. 에이 2방향 솔레노이드 밸브 2개의 포트가 있고 단일 유로를 열거나 닫으며, 3방향 솔레노이드 밸브는 배기 압력 및 파일럿 단동 장치에 세 번째 포트를 추가하고, 5방향 솔레노이드 밸브는 5개의 포트를 사용하여 공기를 양방향으로 유도하므로 복동 실린더의 표준 선택입니다. 올바른 밸브 구성을 선택하면 시스템 아키텍처, 에너지 소비 및 작동 수명에 직접적인 영향을 미칩니다. , 이것이 바로 대부분의 구매자가 처음에 기대하는 것보다 포트 수를 애플리케이션에 일치시키는 것이 중요한 이유입니다.
현대의 생산 라인에서는 점점 더 빠른 작동 응답을 요구하고 있으며, 현재 많은 시스템에서 15~30밀리초 범위의 응답 시간을 기대하고 있습니다. 5방향 밸브가 실제로 필요한 곳에 저용량 3방향 장치를 설치하는 등 잘못된 밸브 구성을 배포하면 실린더 작동이 느려지고 처리량이 눈에 띄게 감소할 수 있습니다. 각 구성의 작동 방식을 이해하면 시스템 설계 또는 교체 계획 중에 이러한 종류의 불일치를 방지하는 것이 훨씬 쉬워집니다.
솔레노이드 밸브 작동 방식
솔레노이드 밸브는 전자기 코일을 사용하여 내부 플런저 또는 다이어프램을 움직여 밸브 본체 내부의 유로를 열거나 닫습니다. 코일에 전원이 공급되면 자기장이 플런저를 당기고 밸브를 개방 또는 대체 흐름 위치로 이동시키며, 전원이 제거되면 일반적으로 스프링이 밸브를 기본 정지 상태로 되돌립니다. 이 기본 메커니즘은 공압 공기 밸브와 물 솔레노이드 밸브 전반에 걸쳐 일관되게 유지되지만, 유체가 압축 공기인지 물인지에 따라 젖은 재료와 씰 디자인이 다릅니다.
평상시 열림 vs 평상시 닫힘
대부분의 솔레노이드 밸브는 상시 닫힘(전원이 공급될 때까지 닫혀 있음) 또는 상시 열림(전원이 공급될 때까지 열려 있음)으로 제작됩니다. 이러한 구별은 안전과 공정 설계에 중요합니다. 왜냐하면 전력이 손실될 경우 흐름이 자동으로 중지되어야 하는 응용 분야에는 상시 폐쇄 밸브가 종종 선택되는 반면, 상시 개방 밸브는 지속적인 흐름이 더 안전한 기본 상태인 공정에 적합하기 때문입니다.
2방향 솔레노이드 밸브 설명
2개의 포트와 2개의 작업 위치를 나타내기 위해 종종 2/2방향 솔레노이드 밸브라고 표시되는 2방향 솔레노이드 밸브는 간단한 켜고 끄는 차단 메커니즘으로 작동합니다. 흐름은 밸브를 직접 통과하거나 완전히 차단되며 배기 또는 방향 전환을 위한 세 번째 포트가 없습니다. 이러한 단순성으로 인해 시스템이 단일 흐름 경로만 시작하거나 중지해야 하는 경우에는 2/2 방식 솔레노이드 밸브가 가장 일반적인 선택이 됩니다.
- 열 교환기 또는 재킷으로의 흐름을 시작하거나 중지해야 하는 냉각수 라인
- 단일 공급 라인을 제어하는 관개 및 조경 관수 회로
- 식품, 음료 또는 세척 장비의 기본 유체 분배 시스템
- 탱크 및 작은 저장소의 채우기 및 배수 기능

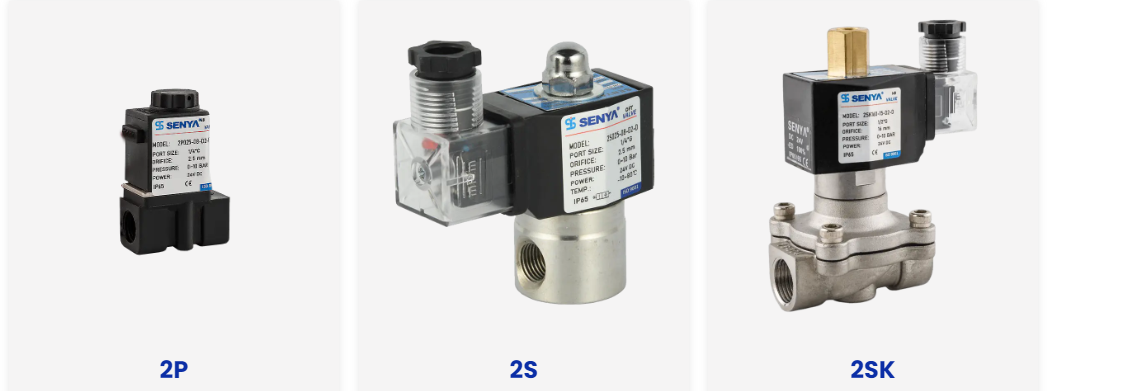

물 솔레노이드 밸브는 종종 양방향 구성으로 작동하기 때문에 이 밸브 유형은 세탁기, 냉각 장치, 농업 관개 및 간단한 차단 기능만 필요한 일반 급수 제어 지점 전반에 걸쳐 나타납니다.
3방향 솔레노이드 밸브 설명
3방향 솔레노이드 밸브에는 배기 압력 전용의 세 번째 포트가 도입되어 밸브가 연결된 장치에서 공기를 공급하고 방출할 수 있습니다. 이러한 구조로 인해 3방향 밸브는 더 큰 프로세스 밸브를 조종하거나 단동식 공압 실린더를 구동하기 위한 업계 표준이 되었습니다. 여기서 실린더는 공기 압력 하에서 확장되고 양쪽의 동력 공기가 아닌 스프링을 사용하여 돌아옵니다.
| 포인트 사용 | 기능 |
|---|---|
| 파일럿 운영 | 더 큰 다이어프램 또는 피스톤 작동식 프로세스 밸브를 활성화합니다. |
| 단동 실린더 | 스프링 리턴 배기를 허용하면서 연장용 공기를 공급합니다. |
| 진공 스위칭 | 진공 생성과 해제를 교대로 수행 |
5방향 솔레노이드 밸브 설명
5방향 솔레노이드 밸브는 보다 복잡한 공압 작동을 위해 설계되었습니다. 5개의 포트를 사용하여 압축 공기를 복동 실린더의 양쪽으로 보내는 동시에 반대쪽을 배기합니다. 이 이중 방향 제어를 통해 복귀 이동을 위해 스프링에 의존하는 대신 실린더가 동력 공기 하에서 확장 및 수축할 수 있습니다.
5방향 밸브가 일반적으로 사용되는 곳
- 정확한 밀기 및 후퇴 주기가 필요한 포장 장비
- 반복적인 픽 앤 플레이스 동작을 갖춘 자동화된 창고 시스템
- 조정된 이중 방향 작동이 필요한 로봇 이동성 플랫폼
- 양방향으로 빠르게 순환해야 하는 생산 라인 툴링
5방향 장치용으로 설계된 위치에 저용량 3방향 밸브를 설치하면 생산 처리량이 약 10~20% 감소할 수 있습니다. , 실린더는 동력 복귀 스트로크를 상실하고 대신 전체 작업 부하를 감당할 의도가 전혀 없었던 느린 스프링 구동 사이클에 의존하기 때문입니다.
응답 시간과 포트 수 비교
일반적인 작동 응답 시간과 함께 포트 수를 살펴보면 각 구성이 다른 작업 범주에 적합한 이유를 이해하는 데 도움이 됩니다.
그림 1: 일반적인 솔레노이드 밸브 구성의 포트 수 비교
그림 2: 전동식 이중 방향 리턴과 스프링 리턴을 비교하는 예시적인 사이클 속도 패턴
잘못된 밸브 선택으로 인한 응용 위험
밸브 구성을 실제 응용 분야와 잘못 정렬하면 설치 후에도 종종 나타나는 운영 및 상업적 위험이 발생합니다. 잘못된 포트 크기 또는 부적절한 배기 관리로 인해 종종 과도한 배압이 발생하여 씰 마모가 가속화되고 시간이 지남에 따라 누출 위험이 높아집니다. 대량 제조업체의 경우 밸브 고장률을 일반적인 0.1% 임계값 미만으로 유지하는 것은 나중에 긴급 유지 관리를 통해 수정하기보다는 처음부터 올바른 구성을 선택하는 데 크게 좌우됩니다.
그림 3: 일반적으로 일치하지 않는 판막 선택과 관련된 결과의 순위 예시
워터 솔레노이드 밸브 고려 사항
워터 솔레노이드 밸브는 공기 밸브와 동일한 전자기 작동 원리를 공유하지만 조기 마모 없이 미네랄 함량과 압력 변동을 처리하도록 설계된 부식 방지 본체와 다이어프램을 포함하여 지속적인 물 접촉에 적합한 재료와 씰로 제작되었습니다. 이러한 밸브는 세탁기, 냉각 장치, 농업용 관개, 조경 용수 기능 및 일반 건물 물 공급 제어 전반에 걸쳐 나타나며, 대부분의 물 제어 작업에는 간단한 개폐 기능만 필요하기 때문에 거의 항상 2방향 또는 2/2방향 솔레노이드 밸브 구성으로 나타납니다.
올바른 물 솔레노이드 밸브를 선택하려면 작동 압력 범위, 포트 크기, 연결 스레드를 확인하고 응용 분야에 상시 열림 또는 상시 닫힘 작동이 필요한지 여부를 확인해야 합니다. 물 시스템은 종종 압축 공기 회로와 기본 안전 요구 사항이 다르기 때문입니다.
2방향, 3방향 및 5방향 밸브 중에서 선택하는 방법
- 애플리케이션에 2방향 또는 2/2방향 솔레노이드 밸브를 가리키는 간단한 온/오프 흐름 제어만 필요한지 확인하십시오.
- 연결된 액추에이터가 일반적으로 3방향 밸브가 필요한 스프링 리턴 단동식인지 확인하십시오.
- 액추에이터가 복동식이고 양방향으로 전동식 이동이 필요한지 확인합니다. 이를 위해서는 5방향 밸브가 필요합니다.
- 매체 유형을 일치시켜 물 솔레노이드 밸브용 방수 재료 및 씰과 공기 회로용 표준 공압 재료를 선택하십시오.
- 특히 고사이클 생산 라인 애플리케이션의 경우 밸브 사양에 따라 필요한 응답 시간을 확인하십시오.
- 배압 문제를 방지하기 위해 포트 크기와 압력 등급이 기존 배관 및 시스템 압력과 일치하는지 확인하십시오.
병렬 성능 비교
공유된 실제 측정 세트에 걸쳐 세 가지 구성을 비교하면 각 옵션이 자연스럽게 가장 적합한 부분이 강조됩니다.
그림 4: 상대적 규모에 따른 5가지 실제 측정치의 비교 성과
밸브 구성 전반에 걸친 산업 및 응용 분야
| 산업 | 일반적인 밸브 역할 |
|---|---|
| 에너지 및 석유화학 | 공정 라인 차단 및 파일럿 제어 |
| 식품 및 의약품 | 유체 분배 및 세척 라인 제어 |
| 자동화된 생산 라인 | 포장 및 취급을 위한 복동식 실린더 작동 |
| 농업 관개 | 공급 라인 전체의 물 솔레노이드 밸브 흐름 제어 |
| 먼지 제거 및 환경 | 펄스 밸브 작동 및 여과 시스템 제어 |
Ningbo SENYA 공압 기술 소개

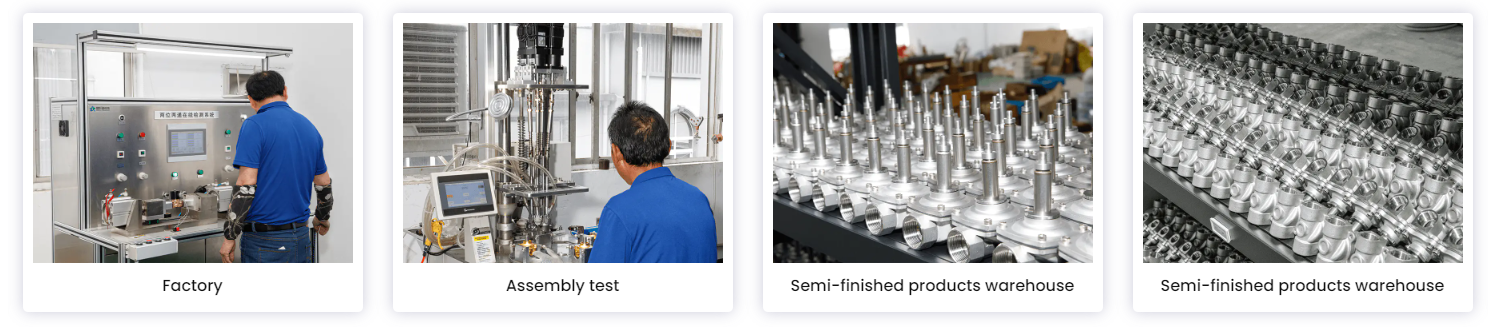

Ningbo SENYA Pneumatic Technology Co., Ltd는 제품 개발 및 제조에 대한 고객 가치 중심 접근 방식을 고수하면서 1994년부터 솔레노이드 밸브, 실린더 및 관련 공압 부품 생산에 주력해 왔습니다. 이 회사는 중국에서 대규모 정밀 기계 처리 기지를 운영하고 있으며 높은 동심도 수준의 처리와 자동 디지털 테스트 플랫폼을 통합하여 각 생산 실행에서 일관된 제품 성능을 지원합니다.
세냐가 생산하는 매년 2,000,000개 이상의 공압 부품 세트 , 실린더 및 다양한 밸브 유형을 포함하여 미국, 터키, 스페인, 이탈리아, 영국, 한국 및 호주를 포함한 30여 개국에 제품을 수출합니다. 응용 분야는 세차, 의료 살균, 자동화된 생산 라인, 광업, 먼지 제거, 음악 분수, 농업용 관개, 태양열 프로젝트, 농업 기계 및 식품 가공에 걸쳐 있으며 고객 도면이나 샘플에 따라 부품을 생산할 수 있는 기술 개발 팀의 지원을 받습니다.
