영어은 무엇입니까? 2/2 웨이 솔레노이드 밸브
A 2방향 솔레노이드 밸브 , 일반적으로 다음과 같이 작성됩니다. 2/2 솔레노이드 밸브 는 2개의 포트와 2개의 작업 위치를 갖춘 전기 작동식 밸브입니다. 코일이 전기 신호를 받으면 내부 플런저의 위치가 이동하고 입구 포트와 출구 포트 사이의 흐름 경로가 열리거나 닫힙니다. 실제로 2/2 방향 솔레노이드 밸브는 파이프라인을 통해 이동하는 액체 또는 가스의 켜기 및 끄기 스위치 역할을 합니다.
이름 자체가 기능을 설명합니다. "2/2"의 첫 번째 숫자는 밸브 본체의 포트 수를 나타내고 두 번째 숫자는 내부 플런저가 취할 수 있는 작동 위치의 수를 나타냅니다. 따라서 2/2 방향 솔레노이드 밸브에는 정확히 하나의 입구 포트, 하나의 출구 포트 및 두 가지 상태(열림 또는 닫힘)가 있습니다. 이는 단순히 흐름을 시작하거나 중지하는 것이 아니라 여러 경로 사이에 흐름을 전달하는 3/2 또는 5/2 밸브와 다릅니다.
| 특징 | 일반적인 값 |
|---|---|
| 포트 수 | 포트 2개(입구 1개, 출구 1개) |
| 근무 위치 | 2(열림 및 닫힘) |
| 작동방식 | 전자기 코일 및 플런저 |
| 기본 상태 옵션 | 평상시 닫힘 또는 평상시 열림 |
| 일반 미디어 | 물, 압축 공기, 약한 화학 물질, 증기 |
2/2 웨이 솔레노이드 밸브 작동 방식
2/2 웨이 솔레노이드 밸브의 작동 원리는 전자기학을 기반으로 합니다. 구리 코일은 뼈대라고도 불리는 이동식 플런저가 들어 있는 튜브를 감싸고 있습니다. 전류가 코일을 통해 흐르면 플런저를 정지 위치에서 멀어지게 당기는 자기장이 생성됩니다. 전류가 멈추면 리턴 스프링이 플런저를 뒤로 밀어냅니다. 이 간단한 앞뒤 움직임이 밸브 본체 내부의 오리피스를 열고 닫는 것입니다.
커넥터, 코일, 플런저 및 스프링, 밸브 본체 및 두 개의 포트를 보여주는 2/2 방향 솔레노이드 밸브의 단순화된 등각 구조
평상시 닫혀 있는 2/2 Way 솔레노이드 밸브의 작동주기
- 전기 커넥터를 통해 코일 단자에 전원이 공급됩니다.
- 코일은 플런저와 전기자 튜브 주위에 자기장을 생성합니다.
- 자기장은 플런저를 위쪽으로 끌어당겨 리턴 스프링을 압축합니다.
- 오리피스 시트가 열려 있고 매체가 입구 포트에서 출구 포트로 이동합니다.
- 전원이 제거되면 스프링이 플런저를 다시 아래로 밀고 오리피스가 다시 닫힙니다.
평상시 열림 2/2 Way 솔레노이드 밸브의 작동주기
일반적으로 열려 있는 2/2방향 솔레노이드 밸브는 반대 순서로 작동합니다. 코일의 전원이 차단되는 동안 오리피스는 열려 있어 매체가 자유롭게 흐를 수 있습니다. 코일에 전원이 공급되면 플런저가 이동하여 오리피스를 밀봉하고 흐름이 중지됩니다. 이 구성은 정상적인 작동 조건에서 열린 상태를 유지하고 특정 제어 신호가 트리거될 때만 차단되어야 하는 라인에 대해 선택됩니다.
2/2 Way 솔레노이드 밸브의 핵심부품
모든 2/2 방향 솔레노이드 밸브는 본체 재질이나 정격 전압에 관계없이 유사한 내부 부품 세트로 제작됩니다. 각 부품을 이해하면 데이터시트를 읽거나 공급업체에 결함을 설명하기가 더 쉬워집니다.
| 구성요소 | 기능 |
|---|---|
| 코일(전자석) | 전류가 가해지면 자기장을 생성합니다. |
| 플런저 또는 뼈대 | 코일 튜브 내부를 이동하여 오리피스를 열거나 닫습니다. |
| 복귀 스프링 | 전원이 제거되면 플런저를 기본 위치로 다시 밀어 넣습니다. |
| 밸브 본체 | 내부 부품을 수용하고 입구 및 출구 포트를 통해 파이프라인에 연결됩니다. |
| 좌석 또는 오리피스 | 유동 경로의 개방 여부를 제어하는 씰링 표면 |
| 다이어프램(파일럿 작동형) | 라인 압력을 사용하여 더 작은 코일로 더 큰 오리피스를 이동하는 데 도움이 됩니다. |
| 코일 하우징 및 커넥터 | 전기 인터페이스 및 먼지와 습기로부터 보호 |
평상시 닫힘 및 평상시 열림 2/2 솔레노이드 밸브
2/2 방향 솔레노이드 밸브는 일반적으로 두 가지 기본 상태 중 하나로 제공됩니다. 올바른 것을 선택하는 것은 전력이 중단될 경우 프로세스 라인에 어떤 일이 발생하는지에 따라 달라집니다.
| 속성 | 상시 닫힘(NC) | 상시 열림(NO) |
|---|---|---|
| 힘이 없는 상태 | 폐쇄, 흐름 없음 | 개방형, 흐름이 통과함 |
| 통전 시 상태 | 개방형, 흐름이 통과함 | 폐쇄, 흐름 없음 |
| 일반적인 사용 사례 | 급수 차단, 관개 구역, 안전 차단 라인 | 전력 손실 중에도 흐름을 유지해야 하는 벤트 라인, 냉각 회로 |
대부분의 유체 제어 설비에서는 상시 폐쇄형 2/2 웨이 솔레노이드 밸브 전력이 손실된 경우 라인을 봉인된 상태로 유지하여 통제되지 않은 방전의 위험을 줄이기 때문에 기본 선택입니다. 일반적으로 열려 있는 밸브는 중단된 신호로 인해 흐름이 중단되어서는 안 되는 소규모 응용 분야용으로 예약되어 있습니다.
직동식 대 파일럿 작동식 2/2 솔레노이드 밸브
상시 닫힘형과 상시 열림형의 구분 외에도 2/2 방향 솔레노이드 밸브는 직동형 설계 또는 파일럿 작동형 설계로 제작될 수도 있습니다. 차이점은 오리피스를 여는 데 필요한 힘이 생성되는 방식에 있습니다.
직동식 밸브는 코일의 자력에만 의존하여 플런저를 움직이므로 차압이 0인 상태에서도 열릴 수 있습니다. 따라서 일반적으로 최대 약 15~20mm의 작은 오리피스 크기와 라인이 대기압에 있을 수 있는 응용 분야에 적합합니다. 파일럿 작동식 밸브는 라인 압력 자체를 사용하여 다이어프램이나 피스톤을 들어올리는 데 도움을 주며, 이를 통해 비교적 작은 코일로 훨씬 더 큰 오리피스를 제어할 수 있습니다. 파일럿 작동식 설계에서는 일반적으로 입구와 출구 사이의 최소 압력 차이가 필요하며, 이는 대개 약 0.5~1bar 범위에서 안정적으로 열릴 수 있습니다.
5가지 실제 요소에 걸쳐 직접 작동식 및 파일럿 작동식 2/2 방향 솔레노이드 밸브의 상대적인 비교(설명을 위해 간단한 1~5점 척도로 점수 매김)
2/2웨이 vs 3/2웨이 vs 5/2웨이 솔레노이드 밸브
검색하는 사람들 2방향 솔레노이드 밸브 때때로 3/2 및 5/2 밸브도 발견되는데, 이는 세 가지 모두 동일한 코일 및 플런저 작동 원리를 공유하기 때문에 혼란스러울 수 있습니다. 차이점은 각 디자인이 제어하는 포트와 흐름 경로의 수에 있습니다.
| 구성 | 포트 | 직위 | 일반적인 사용 |
|---|---|---|---|
| 2/2방향 | 2 | 2 | 물, 공기 또는 가스 라인의 간단한 ON/OFF 차단 |
| 3/2방향 | 3 | 2 | 단동 공압 실린더 제어 |
| 5/2 방향 | 5 | 2 | 복동 공압 실린더 제어 |
A 2/2 솔레노이드 밸브 목표가 흐름을 다른 목적지로 보내는 것이 아니라 단순히 흐름을 시작하거나 중지하는 것일 때마다 가장 일반적인 선택으로 남아 있습니다. 이것이 바로 물, 관개 및 일반적인 유체 차단 의무에 널리 사용되는 이유입니다.
일반적인 밸브 몸체 재질
2/2 방향 솔레노이드 밸브의 몸체 재질은 통과하는 매체에 대한 저항력과 다양한 온도에서 작동하는 방식을 결정합니다. 네 가지 재료는 대부분의 산업 및 물 응용 분야를 포괄합니다.
일반 비교용으로만 1~10 등급의 밸브 몸체 재질별 대략적인 상대 부식 저항성 점수입니다.

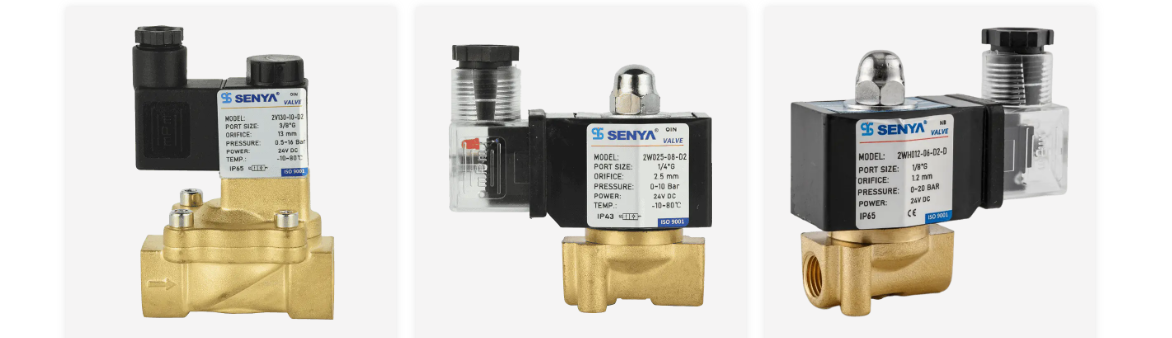

황동 솔레노이드 밸브 본체
황동은 압축 공기, 물 및 경유를 처리하는 2방향 솔레노이드 밸브의 표준 범용 재료입니다. 이는 내식성과 기계적 강도의 합리적인 균형을 제공하므로 황동 솔레노이드 밸브 공급 업체 일반적으로 관개, 일반 산업 공기 라인 및 기본 물 차단 의무에 대한 기본 본체 옵션으로 나열됩니다.
스테인레스 스틸 솔레노이드 밸브 본체
304 및 316 스테인리스강과 같은 등급은 황동보다 부식성 또는 고순도 매체를 훨씬 더 잘 처리합니다. 에이 스테인레스 스틸 워터 솔레노이드 밸브 표면 부식이나 오염이 허용되지 않는 해수, 염수, 세척 화학물질, 식품 가공 라인 및 의료 멸균 장비에 자주 선택됩니다.
엔지니어링 플라스틱 솔레노이드 밸브 본체
PA, PVC, POM과 같은 소재는 가볍고 많은 순한 화학물질에 잘 견딥니다. 에이 플라스틱 물 솔레노이드 밸브 최대 작동 온도는 금속 대체품보다 낮지만 농업용 점적 관개, 세차장 및 기타 예산에 민감한 수로에서 일반적입니다.
주철 솔레노이드 밸브 본체
주철 본체는 무게보다 기계적 강도가 더 중요한 공기 및 증기 서비스용 더 큰 포트 크기에 사용됩니다. 처리되지 않은 주철은 황동이나 스테인레스 스틸보다 표면 녹이 발생하기 쉽기 때문에 표면 마감이 잘 유지되지 않는 한 습한 실외 환경에는 적합하지 않습니다.
전압 및 코일 옵션
2/2 웨이 솔레노이드 밸브의 코일은 여러 표준 전압에 맞게 감을 수 있으며 올바른 선택은 일반적으로 설치 현장에서 이미 사용 가능한 전원에 따라 달라집니다.
- 12V DC 코일은 태양열 구동 점적 관개 컨트롤러 및 휴대용 배터리 작동 장비에 일반적입니다. 그리드 또는 태양광 관개 스키드를 구축하는 구매자는 종종 다음을 찾습니다. 12v 물 솔레노이드 밸브 공급 업체 이 저전압 요구 사항을 충족할 수 있습니다.
- 24V DC 대부분의 산업용 제어 패널은 이미 24V DC 신호를 출력하므로 코일은 PLC 및 자동화된 생산 라인 제어를 위한 표준 선택입니다. 에이 24v dc 솔레노이드 밸브 제조업체 일반적으로 이를 자동화 프로젝트의 기본 구성으로 제공합니다.
- 110V 또는 220V AC 코일은 별도의 제어 변압기 없이 주 전원에 직접 연결되는 고정식 도시, 농업 및 건물 서비스 설비에서 일반적으로 사용됩니다.
| 전압 | 일반적인 전력 소모 | 일반적인 설정 |
|---|---|---|
| 12V DC | 4~6와트 | 태양열 및 휴대용 관개 시스템 |
| 24V DC | 5~8와트 | 산업 자동화 및 PLC 제어 |
| 220V AC | 8~12와트 | 고정 건물 및 도시 설치 |
유량 및 오리피스 크기
2/2 방향 솔레노이드 밸브의 유량은 일반적으로 지역에 따라 Kv 또는 Cv로 표시되는 유량 계수를 사용하여 설명됩니다. 이 숫자는 주어진 압력 강하에 대해 열린 밸브를 통과할 수 있는 매체의 양을 나타냅니다. 더 큰 오리피스 직경은 일반적으로 더 높은 유량 계수를 지원하지만, 이를 열기에 충분한 힘을 생성하려면 더 큰 코일이나 파일럿 작동 설계가 필요합니다.
실제 성능은 설계에 따라 다르기 때문에 설명 목적으로 표시된 오리피스 직경에 대한 대략적인 유량 계수 값입니다.
2/2 Way 솔레노이드 밸브의 일반적인 응용 분야
2/2 웨이 솔레노이드 밸브는 간단한 디지털 신호로 제어하기 쉽기 때문에 신뢰할 수 있는 무인 흐름 차단이 필요한 광범위한 산업 전반에 걸쳐 나타납니다.
유체 제어 프로젝트 전체에 걸쳐 2/2 방향 솔레노이드 밸브에 대한 일반적인 최종 사용 애플리케이션의 대략적인 분포
위에 표시된 범주 외에도 2/2 방향 솔레노이드 밸브는 수동 개입 없이 간단한 전기 신호로 유체 경로를 시작하거나 중지해야 하는 자동화된 생산 라인, 농업 기계 및 태양열 난방 스키드에도 나타납니다.
올바른 2/2 Way 솔레노이드 밸브를 선택하는 방법
프로젝트에 적합한 2/2 웨이 솔레노이드 밸브를 선택하는 것은 밸브 사양을 라인의 실제 작동 조건과 일치시키는 것으로 귀결됩니다. 아래 요소는 대부분의 선택 결정을 포괄합니다.
- 미디어 유형과 씰 및 본체 재질과의 호환성을 확인하십시오.
- 밸브 정격과 비교하여 라인의 작동 압력과 온도 범위를 확인하십시오.
- 12V DC, 24V DC 또는 AC 주 전압 등 사용 가능한 전원 공급 장치를 일치시키십시오.
- 기존 파이프라인에 사용된 포트 크기와 연결 스레드 유형을 확인합니다.
- 설치 환경에 따라 IP43, IP65, IP68 등의 보호등급을 선택하세요.
- 황동, 스테인리스 스틸, 엔지니어링 플라스틱, 주철 중에서 본체 재질을 결정하세요.
- 필요한 유량과 오리피스 크기 및 유량 계수를 비교하십시오.
- 라인에 상시 폐쇄 또는 상시 개방 기본 상태가 필요한지 결정하십시오.
- 작은 오리피스와 낮은 차압의 경우 직접 작동식을 선택하고 더 큰 오리피스의 경우 파일럿 작동식을 선택하십시오.
설치 및 유지 관리 팁
2/2 웨이 솔레노이드 밸브는 상대적으로 간단한 장치이지만 몇 가지 설치 습관이 장기적 성능에 눈에 띄는 차이를 만듭니다.
- 일부 코일 설계는 위치에 민감하므로 데이터시트에서 권장하는 위치에 코일 하우징을 수직으로 세워 밸브를 장착하십시오.
- 누출의 가장 일반적인 원인 중 하나인 오리피스와 시트에 이물질이 들어가지 않도록 업스트림 여과 장치를 설치하십시오.
- 과도한 열 축적을 방지하려면 공급 전압을 정격 코일 전압의 대략 ±10% 이내로 유지하십시오.
- 시트나 플런저가 고착되는 것을 방지하기 위해 정기적으로 장기간 유휴 상태로 있는 사이클 밸브입니다.
- 코일 표면 온도를 주기적으로 확인하십시오. 코일이 비정상적으로 뜨거워지면 배선이나 듀티 사이클 문제를 나타낼 수 있습니다.
- IP65 또는 IP68 등급의 실외 또는 세척 설치 시 케이블 글랜드를 적절하게 밀봉하여 커넥터에 습기가 들어가지 않도록 하십시오.
경험이 풍부한 2/2 웨이 솔레노이드 밸브 제조업체와 협력
SENYA는 중국에 본사를 둔 회사입니다. 2/2 way 솔레노이드 밸브 제조업체 그리고 워터 솔레노이드 밸브 제조업체 1994년부터 Ningbo SENYA Pneumatic Technology Co., Ltd에서 운영되고 있습니다. 이 회사는 밸브, 실린더 및 관련 공압 부품에 중점을 두고 정밀 가공과 자동화된 디지털 테스트를 결합한 대규모 생산 기반에서 연간 2,000,000개 이상의 부품을 생산합니다.
SENYA는 이 기사의 앞부분에서 다룬 재료 범위에 걸쳐 2/2 방향 솔레노이드 밸브를 제공합니다. 황동 솔레노이드 밸브 공급 업체 일반 관세 라인에 대한 옵션 제공 스테인레스 스틸 워터 솔레노이드 밸브 또는 플라스틱 물 솔레노이드 밸브 프로젝트의 미디어와 예산에 따라 다릅니다. 전기적 측면에서 회사는 공통 코일 요구 사항을 다음과 같이 지원합니다. 12v 물 솔레노이드 밸브 공급 업체 태양광 및 휴대용 시스템용으로 24v dc 솔레노이드 밸브 제조업체 PLC 제어 자동화 라인용.
열악한 작업 환경을 위해 SENYA 밸브는 IP43, IP65 및 IP68의 보호 수준으로 제공되며 약 -20C ~ 200C(-4F ~ 392F)의 온도 범위와 마이크로 진공에서 최대 200bar(4351psi)의 압력 범위를 포괄할 수 있습니다. 제품은 미국, 터키, 스페인, 이탈리아, 영국, 한국, 호주 및 멕시코를 포함한 30개 이상의 국가로 수출되며 세차, 의료 살균, 자동화 생산 라인, 광업, 먼지 제거, 음악 분수, 농업 관개, 태양열 프로젝트, 농업 기계 및 식품 가공 전반에 걸쳐 사용됩니다. 기술 프로젝트 지원과 24시간 내내 이용 가능한 판매 후 응답을 통해 SENYA는 고객과 협력하여 각 프로젝트의 특정 매체, 온도 및 압력에 유체 제어 솔루션을 일치시킵니다.
자주 묻는 질문
| Q1: 솔레노이드 밸브는 어떤 용도로 사용되나요? 솔레노이드 밸브는 수동 핸들 대신 전기 신호를 사용하여 파이프라인 내부의 액체 또는 가스의 흐름을 시작, 중지 또는 지시하는 데 사용됩니다. 이를 통해 타이머, 센서 또는 제어판에 의해 흐름이 자동으로 제어될 수 있습니다. | Q2: 워터 솔레노이드 밸브는 어떻게 작동하나요? 워터 솔레노이드 밸브는 내부 플런저를 움직이는 전자기 코일을 통해 작동합니다. 코일에 전원이 공급되면 플런저가 이동하여 흐름 경로를 열거나 닫아 물이 통과하도록 하거나 차단합니다. |
| Q3: 2/2 way 솔레노이드 밸브란 무엇인가요? 2/2 웨이 솔레노이드 밸브는 2개의 포트와 2개의 위치가 있는 밸브입니다. 즉, 하나의 입구와 하나의 출구가 있고 완전히 열리거나 완전히 닫힐 수만 있으며 상시 열림 또는 상시 닫힘 설계로 제작됩니다. | Q4: 솔레노이드 밸브의 종류는 무엇입니까? 솔레노이드 밸브는 일반적으로 상시 닫힘형, 상시 열림형, 직동형, 파일럿 작동형으로 분류되며 포트 수에 따라 2/2, 3/2, 5/2 구성으로 분류할 수도 있습니다. |
| Q5: 2/2 웨이와 3/2 웨이 솔레노이드 밸브의 차이점은 무엇입니까? 2/2 방향 솔레노이드 밸브에는 2개의 포트가 있으며 단일 유로를 열거나 닫는 반면, 3/2 방향 솔레노이드 밸브에는 3개의 포트가 있으며 두 개의 다른 경로 사이의 흐름을 전환하거나 단동 실린더를 제어하는 데 사용됩니다. | Q6: 2/2 방향 솔레노이드 밸브가 12V 또는 24V 전원으로 작동할 수 있습니까? 예, 2/2 방향 솔레노이드 밸브는 일반적으로 표준 AC 전압 옵션 외에도 태양광 및 휴대용 시스템용 12V DC 코일, PLC 및 자동화 제어 생산 라인용 24V DC 코일과 함께 사용할 수 있습니다. |
