공압 퀵 연결 피팅이란 무엇입니까? 구조, 원칙 및 핵심 성능에 대한 완전한 분석

1. 정의 및 분류 공압 빠른 연결 피팅

기본 정의

공압 빠른 연결 피팅은 기계식 잠금 메커니즘을 통해 에어 파이프를 빠르게 연결하는 장치입니다. 그 기능은 다음과 같습니다.

도구 필요 없음 : 한 손으로 연결/연결을 완료 할 수 있습니다.

인스턴트 밀봉 : 가스 누출 방지를위한 내장 O- 링 또는 콘 밀봉 구조

재사용 가능 : 빈번한 플러그 및 플러그를 자주 지원합니다 (일반적으로> 10,000 회)

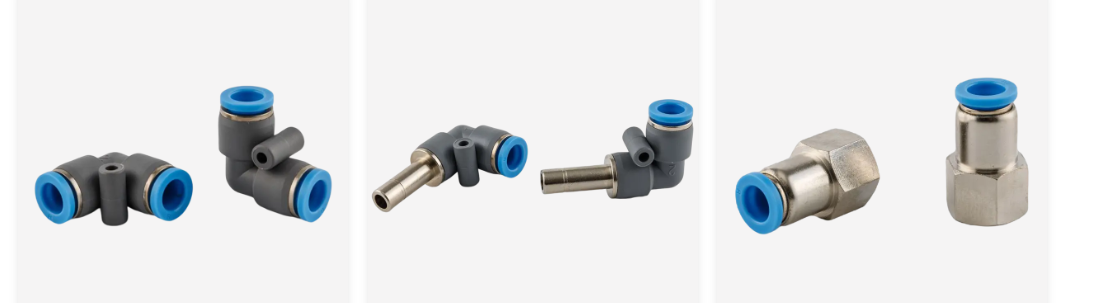

주요 분류

기능과 구조에 따르면 다음 유형으로 나눌 수 있습니다.

2. 구조적 원리 및 작업 과정

핵심 구성 요소 및 기능

공압 퀵 insert 피팅의 전형적인 구조에는 다음 구성 요소가 포함됩니다.

클램핑 메커니즘 : 공기 파이프를 잠그기 위해 사용되는 스테인레스 스틸 비드 또는 스프링 발톱 (방사형 클램핑 력은 일반적으로> 50n)

밀봉 요소 : 니트릴 고무 (NBR) 또는 플루오로 루버 (FKM) O- 링, 최대 1MPA의 압력 저항

밸브 바디 어셈블리 : 스프링 구동 밸브, 연결이 끊어 졌을 때 파이프 라인을 자동으로 닫습니다.

쉘 재료 : PBT (화학적 고유 저항), 황동 (고강도) 또는 스테인레스 스틸 (고온 저항)

워크 플로

삽입 단계 :

기관은 페룰을 밀어 스프링을 압축하고 스틸 볼이 바깥쪽으로 굴러 가서 길을 만듭니다.

기관은 밀봉 링을 밀고 밸브를 밀어 공기 흐름 경로를 형성합니다.

잠금 단계 :

페룰은 스프링의 동작하에 재설정되며 스틸 볼은 기계 고정을 달성하기 위해 기관의 홈에 갇혀 있습니다.

O- 링은 기관의 바깥 쪽 벽에 단단히 맞아 물개를 형성합니다.

연결 해제 단계 :

페룰을 뒤로 당기고 스틸 볼은 기관에서 분리되며 밸브는 스프링 힘 아래에서 자동으로 닫힙니다.

3. 공압 푸시 인 피팅을 사용할 때 무엇에주의를 기울여야합니까?

설치 및 연결 사양

• 에어 파이프 전처리

절단 요구 사항 :

특수 파이프 커터를 사용하여 부드러운 절단 (경사 <3 °)을 보장하십시오.

버를 제거합니다 (O- 링 긁지 않도록)

청소 단계 :

에어 파이프의 내부 벽을 알코올에 담그는 보풀이없는 천으로 닦아서 입자가 공기 경로에 들어가는 것을 방지합니다.

• 올바른 연결 방법

운영 및 유지 보수의 핵심 사항

• 매일 검사 항목

누출 감지 : 매주 계면에 비눗물을 바르고 거품을 관찰합니다 (사소한 누출은 적시에 O- 링을 교체해야 함)

기관 상태 : 기관에 균열과 매월 경화를 확인하십시오 (노화 기관을 즉시 교체해야합니다)

• 정기적 인 유지 보수

• 금지 된 운영 및 위험 경고

금지 된 행동

과압 사용 (정격 압력을 초과하면 폭발이 발생합니다)

혼합 매체 (예 : 산소 조인트와 같은 폭발을 일으키는 그리스 파이프 라인에 실수로 연결됨)

압력 하에서 플러그 및 플러그를 플러그로 플러그 (공기 흐름 충격 및 부상을 방지하기 위해 수술 전에 압력을 해제해야합니다)
